Hva er de viktigste industrielle og forskningsmessige bruksområdene for 1-etyl-3-metylimidazolium-bis(fluorsulfonyl)imid?

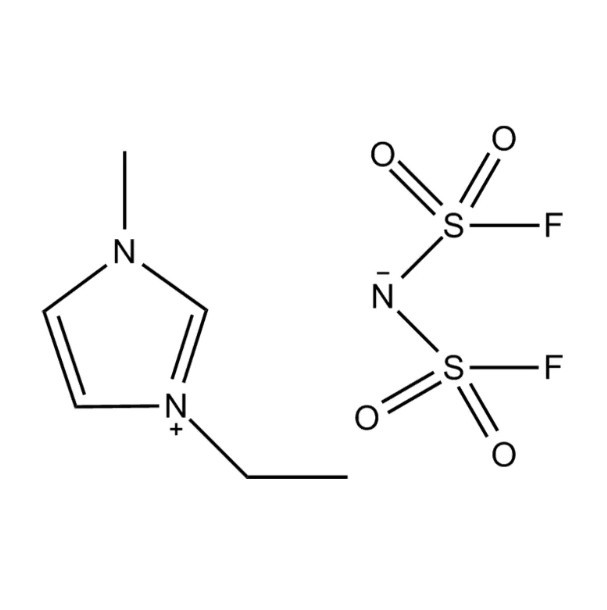

1-etyl-3-metylimidazolium bis(fluorsulfonyl)imid — ofte forkortet som [EMIM][FSI] — er en ionisk væske som har tiltrukket seg intensiv vitenskapelig og industriell oppmerksomhet de siste to tiårene. Ioniske væsker er salter som eksisterer i flytende form ved eller nær romtemperatur, og [EMIM][FSI] skiller seg ut innenfor denne brede familien på grunn av en eksepsjonell kombinasjon av egenskaper: svært lav viskositet, bredt elektrokjemisk stabilitetsvindu, høy ionisk ledningsevne, ubetydelig damptrykk og god termisk stabilitet. Disse egenskapene gjør den til en av de mest allsidige og praktisk talt nyttige ioniske væskene som er tilgjengelige, med aktive applikasjoner som omfatter energilagring, elektrokjemisk syntese, smørevitenskap og avansert materialforskning.

Kjernefysiske og kjemiske egenskaper som muliggjør bruken

For å forstå hvorfor [EMIM][FSI] er så utbredt, kreves det et klart bilde av hva som gjør det fysisk og kjemisk særegent. Bis(fluorsulfonyl)imid-anionet - også skrevet FSI⁻ - er et svakt koordinerende, sterkt delokalisert anion som bare samhandler løst med imidazoliumkationen. Denne svake ioneparingen er hovedårsaken til forbindelsens bemerkelsesverdig lave viskositet sammenlignet med mange andre ioniske væsker. Ved 25°C har [EMIM][FSI] en dynamisk viskositet på ca 18–22 mPa·s , som er lav nok til å tillate rimelig ionemobilitet uten å kreve forhøyede temperaturer.

Dens ioniske ledningsevne ved romtemperatur faller i området 14–18 mS/cm , blant de høyeste registrert for noen ren ionisk væske. Dette er en direkte konsekvens av den lave viskositeten og den høye ladningstettheten til FSI-anionet. Det elektrokjemiske vinduet - spenningsområdet som forbindelsen verken oksiderer eller reduserer - spenner over omtrent 4,5 til 5,5 V avhengig av elektrodemateriale og måleforhold. Dette brede vinduet er det som gjør [EMIM][FSI] så attraktiv som et elektrolyttmedium for høyspente elektrokjemiske applikasjoner. Smeltepunktet er godt under 0 °C (rapporterte verdier varierer fra -18 °C til -22 °C), noe som betyr at den forblir flytende over de fleste driftstemperaturområder som er relevante for enheter i den virkelige verden.

Elektrolytt i litium-ion og neste generasjons batterier

Den mest kommersielt betydningsfulle anvendelsen av [EMIM][FSI] er som en elektrolyttkomponent i oppladbare batterisystemer. Konvensjonelle litiumionbatterier bruker organiske karbonatelektrolytter - etylenkarbonat, dimetylkarbonat og beslektede forbindelser - som er brennbare og utsatt for nedbrytning ved høye temperaturer eller etter cellemisbruk. Ioniske væsker tilbyr et ikke-brennbart, termisk stabilt alternativ, og [EMIM][FSI] er blant de mest egnede kandidatene fordi dens lave viskositet gjør at litiumioner kan migrere gjennom elektrolytten med hastigheter som er raske nok til praktisk ladnings- og utladningssyklus.

I forskning på litiumbatterier brukes [EMIM][FSI] vanligvis som et vertsløsningsmiddel der et litiumsalt - oftest litiumbis(fluorsulfonyl)imid (LiFSI) - løses opp i konsentrasjoner mellom 0,5 M og 3,2 M. Ved høye konsentrasjoner av litiumsalt danner elektrolytten en "lokalt væskekonsentrert" ionisk konsentrert med ioniske ioner. ellers eksfolieres av imidazoliumkationen. Studier har vist stabil syklus av grafitt/LiFePO₄ og grafitt/NMC fullceller ved bruk av [EMIM][FSI]-baserte elektrolytter ved temperaturer fra -20 °C til 60 °C, og overgår karbonatelektrolytter i begge ytterpunktene av dette området.

Anvendelser for natriumion- og kaliumionbatterier

Utover litium blir [EMIM][FSI] aktivt undersøkt som et elektrolyttmedium for natriumion- og kaliumionbatterier - to post-litiumkjemier som utvikles som billigere alternativer for stasjonær energilagring. Natrium- og kaliumsalter av FSI⁻-anion løses lett opp i [EMIM][FSI], og de resulterende elektrolyttene støtter reversibel plettering og stripping av disse metallene under forhold som er vanskelige å oppnå i standard karbonat- eller eterbaserte løsningsmidler. Den ikke-brennbare naturen til den ioniske flytende elektrolytten er spesielt attraktiv for stasjonær lagring i stort format der brannsikkerhet er en primær designbegrensning.

Superkondensator og elektrokjemisk kondensatorelektrolytter

Elektrokjemiske dobbeltlagskondensatorer (EDLC), ofte kalt superkondensatorer eller ultrakondensatorer, lagrer energi ved å adsorbere ioner på overflaten av karbonelektroder med høyt overflateareal. Den maksimale energitettheten som kan oppnås i en EDLC skalerer med kvadratet av driftsspenningen, noe som betyr at utvidelse av spenningsvinduet direkte multipliserer energien som er lagret per masseenhet. Vandige elektrolytter begrenser EDLC-driften til omtrent 1 V, mens organiske elektrolytter utvider denne til omtrent 2,7 V. [EMIM][FSI], med sitt elektrokjemiske vindu som overstiger 4 V i karbonelektrodeceller, gjør at EDLC-enheter kan operere ved 3,5 V eller høyere , nesten en dobling av den oppnåelige energitettheten sammenlignet med acetonitrilbaserte organiske elektrolytter.

Den lave viskositeten til [EMIM][FSI] er kritisk i denne sammenhengen fordi den lar ioner trenge inn i de trange porene til aktivert karbon og karbidavledede karbonelektrodematerialer effektivt, selv ved undertemperaturer. Forskningsgrupper har demonstrert [EMIM][FSI]-baserte EDLC-celler med spesifikke energiverdier som overstiger 40 Wh/kg på enhetsnivå – en benchmark som nærmer seg det lavere ytelsesområdet til blysyrebatterier, samtidig som de opprettholder effekttettheten og sykluslevetiden som er karakteristisk for lagring av kondensatortypen.

Elektrodeponering av metaller og halvledere

Elektrodeponering — prosessen med å redusere metallioner fra løsning til en elektrodeoverflate for å danne en tynn film eller belegg — er sterkt begrenset i vandige elektrolytter fordi vann elektrolyserer under 1,23 V. Mange metaller av industriell interesse, inkludert aluminium, titan, silisium, germanium og ildfaste metaller og ildfaste metaller, og niobtan, kan i det hele tatt ikke være reduksjonsmetaller og niobtan. potensialene ligger under hydrogenutviklingsgrensen. [EMIM][FSI] løser opp passende forløpersalter for flere av disse elementene og gir det elektrokjemiske vinduet som trengs for å redusere dem uten konkurrerende elektrolyttnedbrytningsreaksjoner.

Elektrodeponering av aluminium fra [EMIM][FSI]-baserte elektrolytter som inneholder aluminiumklorid (AlCl3) har blitt demonstrert ved romtemperatur med god strømeffektivitet og kontrollerbar filmmorfologi. De avsatte aluminiumsbeleggene viser lovende for korrosjonsbeskyttelsesapplikasjoner der konvensjonell vandig kromat eller nikkelplettering fases ut av miljømessige årsaker. Silisium- og germanium-tynne filmer avsatt fra [EMIM][FSI]-baserte elektrolytter har blitt utforsket som anodematerialer for batteriapplikasjoner, der elektroavsetningsruten tilbyr et alternativ til høytemperaturvakuumavsetningsmetoder.

Halvleder- og nanostruktursyntese

Det unike løsningsmiljøet til [EMIM][FSI] muliggjør også syntese av halvledernanostrukturer - kvanteprikker, nanotråder og tynne filmer - med kontrollert morfologi og sammensetning. Den ioniske væsken fungerer samtidig som løsningsmiddel, strukturstyrende middel og elektrokjemisk medium, og styrer kjernedannelse og vekst av avsatte materialer gjennom sin organiserte grensesnittstruktur ved elektrodeoverflater. Sammensatte halvledere som CdTe og Cu₂ZnSnS₄ (CZTS), relevante for solcelleproduksjon, har blitt avsatt fra [EMIM][FSI]-baserte elektrolytter med sammensetningskontroll som ikke lett oppnås i vandige systemer.

Bruk som løsningsmiddel og reaksjonsmedium i kjemisk syntese

Ioniske væsker har blitt promotert som "grønne" alternativer til flyktige organiske løsningsmidler i kjemisk syntese fordi deres ubetydelige damptrykk eliminerer løsemiddelutslipp under reaksjoner. [EMIM][FSI] deltar i dette applikasjonsområdet, spesielt for reaksjoner som drar nytte av dens spesifikke solvatiseringsegenskaper eller hvor dens elektrokjemiske stabilitet gjør at den kan brukes som et kombinert løsningsmiddel og elektrolytt for elektrosyntese.

Organisk elektrosyntese - ved å bruke elektrisitet i stedet for kjemiske oksidanter eller reduksjonsmidler for å drive organiske transformasjoner - er et område med økende industriell interesse for å produsere farmasøytiske mellomprodukter og finkjemikalier. [EMIM][FSI] fungerer som både løsemiddel og støtteelektrolytt i slike reaksjoner, og eliminerer behovet for å løse opp et separat salt i et organisk løsningsmiddel og forenkler nedstrøms produktisolering. Dens lave viskositet i forhold til andre ioniske væsker forbedrer massetransporten i den elektrokjemiske reaktoren, øker strømeffektiviteten og reduserer reaksjonstiden.

Ved elektrokjemisk reduksjon av CO₂ – en reaksjon av betydelig interesse for å konvertere fanget karbondioksid til nyttig drivstoff eller kjemikalier – har [EMIM][FSI] blitt identifisert som et svært effektivt medium. Imidazoliumkationet deltar aktivt i å stabilisere CO2-radikalanion-mellomproduktet, redusere overpotensialet som kreves for CO2-reduksjon og forbedre selektiviteten mot karbonmonoksid- eller formiatprodukter sammenlignet med vandige elektrolytter.

Smøring og tribologiske applikasjoner

Den termiske stabiliteten, ikke-flyktigheten og den justerbare overflateaffiniteten til [EMIM][FSI] gjør det til et levedyktig smøremiddeladditiv og pent smøremiddel for krevende tribologiske applikasjoner. I motsetning til petroleumsbaserte smøremidler, fordamper den ikke under vakuumforhold, noe som gjør den egnet for bruk i rommekanismer, vakuumkamre og presisjonsinstrumentlager der utgassing må minimeres. Studier av [EMIM][FSI] som smøremiddel på stål-på-stål-glidekontakter har vist betydelige reduksjoner i friksjonskoeffisient og slitasjevolum sammenlignet med usmurte overflater og til referansesmøremidler for mineralolje.

FSI⁻-anionet bidrar til tribologisk ytelse ved å danne en beskyttende tribofilm på metalloverflater under skjærforhold. Fluorinnholdet i anionet spiller en rolle analogt med PTFE (polytetrafluoretylen)-partikler i konvensjonelle smøremiddelformuleringer, og gir en overflatekjemi med lav energi som reduserer limslitasje. For aluminiumslegeringer og myke metaller som er vanskelige å beskytte med svovel-fosfor-additivkjemi (som kan korrodere ikke-jernholdige overflater), tilbyr [EMIM][FSI] et kjemisk kompatibelt alternativ.

Sammendrag av sentrale bruksområder

Tabellen nedenfor konsoliderer de primære bruksområdene til [EMIM][FSI] sammen med den spesifikke egenskapen som gjør den egnet for hvert applikasjonsdomene.

Håndtering, sikkerhet og praktiske hensyn

Mens [EMIM][FSI] er langt mindre farlig enn de flyktige organiske løsningsmidlene det ofte erstatter, er det ikke uten håndteringskrav. Forbindelsen er hygroskopisk - den absorberer vann fra omgivelsesluften - og oppløst vann påvirker dets elektrokjemiske vindu, viskositet og ledningsevne. For elektrokjemiske applikasjoner som krever ytelse ved grensene for stabilitetsvinduet, bør [EMIM][FSI] tørkes under vakuum ved 60–80°C under omrøring til vanninnholdet er under 20 ppm som målt ved Karl Fischer-titrering.

• Oppbevares i forseglede beholdere under inert atmosfære (argon eller nitrogen) for å minimere fuktighetsabsorpsjon og forhindre enhver reaksjon med atmosfærisk CO₂ som kan endre ionisk væskesammensetning over lengre perioder.
• Unngå langvarig hudkontakt – mens [EMIM][FSI] har lav akutt toksisitet, viser ioniske væsker som klasse biologisk aktivitet på cellenivå, og kumulative eksponeringsdata blir fortsatt samlet inn av arbeidshelseforskere.
• Håndter glassvarer og utstyr som brukes med [EMIM][FSI] forsiktig – den lave overflatespenningen betyr at den fukter overflater aggressivt og kan være vanskelig å fjerne helt fra porøse eller ru overflater uten grundig vask med løsemidler.
• Avhending bør følge lokale forskrifter for fluorholdige kjemikalier - FSI⁻-anionet inneholder fluorsulfonylgrupper som produserer fluorholdige biprodukter ved forbrenning og skal ikke kastes i vandige vandige avfallsstrømmer uten passende behandling.

Ettersom forskning på ioniske væsker fortsetter å modnes og oppskaleringsveier for [EMIM][FSI]-produksjon blir mer kostnadseffektiv, lukker gapet mellom laboratorieytelse og kommersiell utplassering jevnt og trutt. Kombinasjonen av elektrokjemisk bredde, lav viskositet og termisk robusthet posisjonerer den som en av de mest teknisk begrunnede ioniske væskene for overgang fra akademisk forskning til industriell praksis på tvers av flere sektorer.
